Rain Bird ESP-2WIRE je dekodérová riadiaca jednotka pre rozsiahle zavlažovacie systémy s kapacitou až 50 sekcií. Využíva dvojžilové vedenie, automatické adresovanie dekodérov a ponúka pokročilé programovanie s možnosťou rozšírenia o Wi-Fi pre vzdialené ovládanie a úsporu vody.
Pre zobrazenie ceny sa prihláste alebo registrujte
Prihlásiť sa Registrovať sa
Skladom
Hmotnosť: 5,8 kg
Predajné množstvo:1ks
Kód:294613
Kód výrobcu:F55490
Popis

Rain Bird ESP-2WIRE: Revolúcia v 2-vodičových systémoch pre profesionálov

Rain Bird ESP-2WIRE je inovatívna dekodérová riadiaca jednotka, ktorá sprístupňuje výhody 2-vodičovej technológie pre rezidenčné a ľahké komerčné projekty bez bežných komplikácií. Systém podporuje až 50 staníc bez potreby rozširovacích modulov, využíva štandardné zavlažovacie káble a vďaka funkcii Auto-Address eliminuje zdĺhavé manuálne programovanie dekodérov.

Kľúčové výhody a benefity

  • Jednoduchá inštalácia bez špeciálnych požiadaviek: Na rozdiel od tradičných dekodérových systémov, ESP-2WIRE nevyžaduje drahé špeciálne káble ani zložité uzemňovanie v teréne pri každom dekodéri. Postačuje uzemnenie pri riadiacej jednotke a použitie štandardného závlahového vodiča, čo výrazne znižuje náklady na materiál a prácu.
  • Kapacita 50 staníc v základe: Jednotka je pripravená ovládať až 50 sekcií (plus hlavný ventil) priamo z výroby, bez nutnosti dokupovania a inštalácie rozširovacích modulov. Podporuje až dve samostatné 2-vodičové trasy.
  • Inteligentné automatické adresovanie: Technológia Decoder Auto-Address automaticky deteguje všetky dekodéry pripojené na 2-vodičovú trasu a priradí ich k staniciam, čo šetrí hodiny času pri oživovaní systému.
  • Pokročilá diagnostika: LED indikátory na zadnom paneli jednotky a priamo na každom dekodéri (2W-1) poskytujú okamžitú vizuálnu spätnú väzbu o stave systému, čo radikálne zjednodušuje hľadanie porúch a servis.
  • Známe používateľské rozhranie: Programovanie je identické s populárnou sériou ESP-ME3, takže inštalatéri nemusia absolvovať nové školenia. Veľký podsvietený LCD displej zaručuje dobrú čitateľnosť.

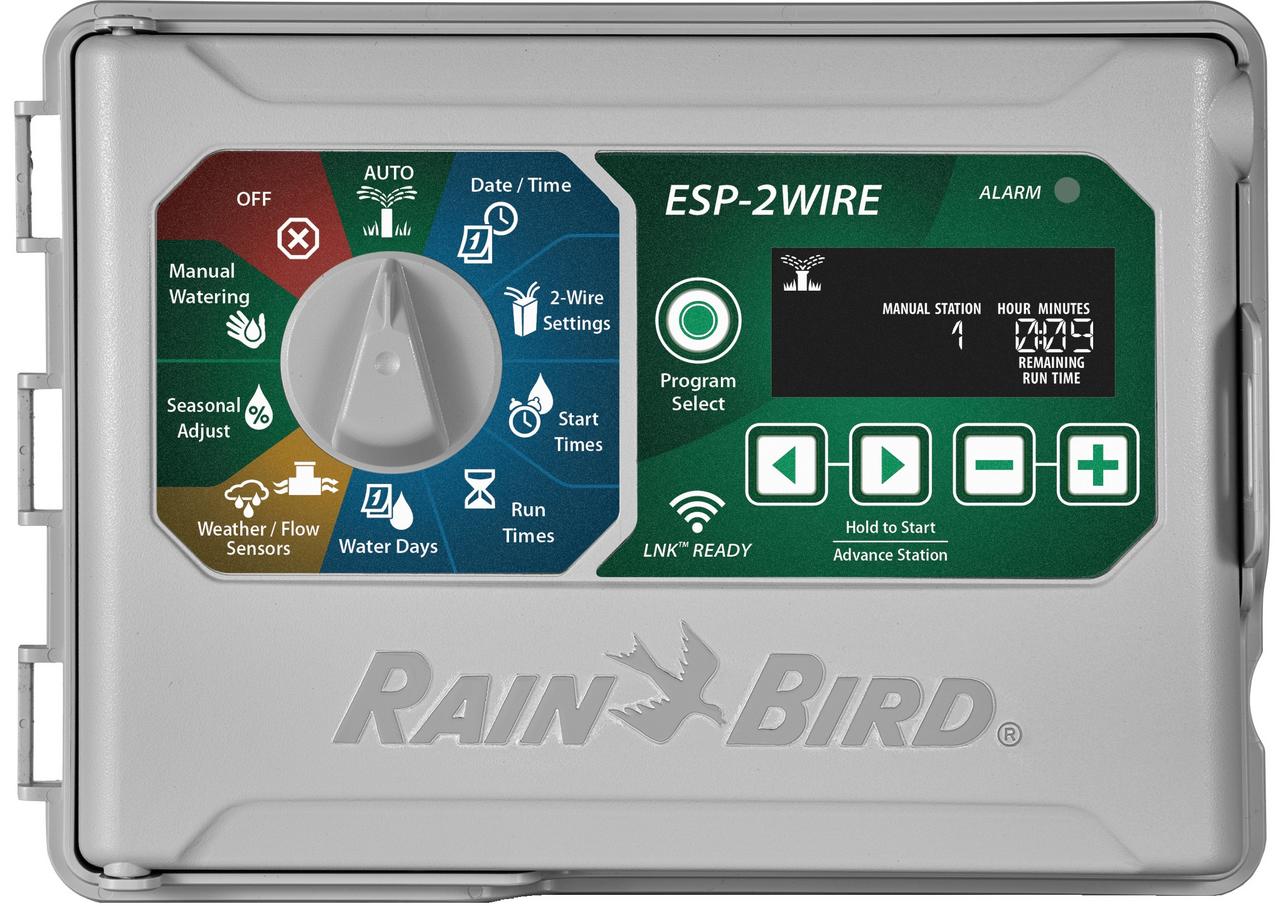

Riadiaca jednotka Rain Bird ESP-2WIRE

Prípady použitia a aplikácie

  • Rozsiahle rezidenčné záhrady: Ideálne pre projekty, kde by ťahanie veľkých zväzkov káblov bolo neekonomické alebo technicky náročné.

  • Ľahké komerčné objekty: Vhodné pre firemné areály alebo menšie parky vyžadujúce do 50 zón, s požiadavkou na efektivitu a spoľahlivosť.

  • Inteligentné riadenie: Po doplnení modulu LNK2 WiFi (voliteľné) umožňuje vzdialenú správu a úpravu závlahy na základe internetovej predpovede počasia.

Technická špecifikácia modelu ESP-2WIRE-230V

Napájanie (Vstup)230 VAC (+/- 10%), 50 Hz
Výstup25.5 VAC, 1.0 A
Prepäťová ochranaZabudovaná v jednotke (vyžaduje uzemnenie ovládača)
Maximálna záťaž:2 solenoidy (24 VAC) súčasne (vrátane hlavného ventilu)
Zálohovanie dát (programy)Non-volatile pamäť (100 rokov)
Zálohovanie dát (čas/dátum)Lítiová batéria (životnosť 10 rokov)
Maximálna kapacita50 staníc
Počet programov4 (A, B, C, D)
Štartovacie časy6 na program (celkom 24)
Dĺžka závlahy1 minúta až 6 hodín
Oneskorenie medzi stanicamiNastaviteľné od 1 sekundy do 9 hodín
Sezónna úprava5 % až 200 %
Kompatibilné dekodéryRain Bird 2W-1
AdresovanieTechnológia Auto-Address
Diagnostika v teréne:Viacfarebná LED dióda na každom dekodéri
KonektivitaPort pre LNK2 WiFi modul
Podpora senzorov:Ďažďový senzor WR2/RSD
Kompatibilné prietokomery:Rain Bird FG100, FS-Series, UFS-Serie
Rozmery (Š x V x H)27,2 cm x 19,5 cm x 11,2 cm
Stupeň krytiaIPX4 (Exteriérová skrinka)
Typ inštalácieNástenná montáž (Indoor/Outdoor)
Podporované prierezy vodičov0,75 mm2 (18 AWG) až 6,0 mm2 (10 AWG)
Prevádzková teplotaMax. 65 °C

Inštalačný tip:

Pre maximálnu rýchlosť inštalácie odporúčame zapájať dekodéry v číselnom poradí podľa ich adries. Funkcia Auto-Address ich následne automaticky priradí k staniciam vzostupne (najnižšia adresa = stanica 1 alebo hlavný ventil).

Limity kabeláže (Maximálne vzdialenosti)

Jednotka podporuje štandardné zavlažovacie vodiče. Maximálna dĺžka trasy závisí od prierezu vodiča a počtu súčasne spustených ventilov.

Pre správny návrh topológie 2-vodičového systému ESP-2WIRE je nevyhnutné dodržať limity kabeláže, ktoré sa menia v závislosti od elektrickej záťaže (počtu súčasne aktívnych cievok). Nasledujúce tri tabuľky pokrývajú všetky prevádzkové scenáre.

1. Maximálna dĺžka trasy: Prevádzka jedného solenoidu

Platí pre systémy bez Hlavného ventilu (MV) alebo relé čerpadla, kde zavlažuje vždy iba jedna stanica.

Prierez vodičaMaximálna vzdialenosť od ovládača
0,75 mm2 (18 AWG)305 m
1,5 mm2 (16 AWG)488 m
2,5 mm2 (14 AWG)792 m
4,0 mm2 (12 AWG)1280 m

2. Maximálna dĺžka trasy: Dva solenoidy súčasne (MV + Stanica)

Platí pre štandardné systémy s Hlavným ventilom (MV). Vzdialenosť k prvému solenoidu (MV) ovplyvňuje maximálny dosah k najvzdialenejšej stanici.

Prierez vodičaVzdialenosť k
prvému
solenoidu (MV)		Max. celková
dĺžka k druhému
solenoidu
0,75 mm2
(18 AWG)		15 m268 m
30 m256 m
61 m232 m
107 m198 m
152 m162 m
1,5 mm2
(16 AWG)		15 m433 m
30 m421 m
61 m399 m
107 m363 m
152 m326 m
2,5 mm2
(14 AWG)		15 m695 m
30 m686 m
61 m661 m
107 m625 m
152 m591 m
4,0 mm2
(12 AWG)		15 m1116 m
30 m1103 m
61 m1079 m
107 m1042 m
152 m1009 m

3. Maximálna dĺžka trasy: Relé čerpadla (PSR) + Stanica

Platí pre systémy, kde je namiesto Hlavného ventilu použité spúšťacie relé čerpadla. Odber relé ovplyvňuje maximálny dosah k ostatným staniciam.

Prierez vodičaVzdialenosť k
relé čerpadla
(PSR)		Max. celková
dĺžka k staniciam
0,75 mm2
(18 AWG)		15 m262 m
30 m244 m
61 m210 m
107 m155 m
 - -
1,5 mm2
(16 AWG)		15 m427 m
30 m411 m
61 m375 m
107 m323 m
152 m268 m
2,5 mm2
(14 AWG)		15 m692 m
30 m674 m
61 m637 m
107 m585 m
152 m530 m
4,0 mm2
(12 AWG)		15 m1109 m
30 m1091 m
61 m1055 m
107 m1003 m
152 m951 m

Tip pre inštaláciu LNK2:

Pre vzdialenú správu cez Wi-Fi je potrebné dokúpiť modul LNK2. Ten sa inštaluje do 5-pinového portu príslušenstva (Accessory Port) na zadnej strane ovládacieho panela.

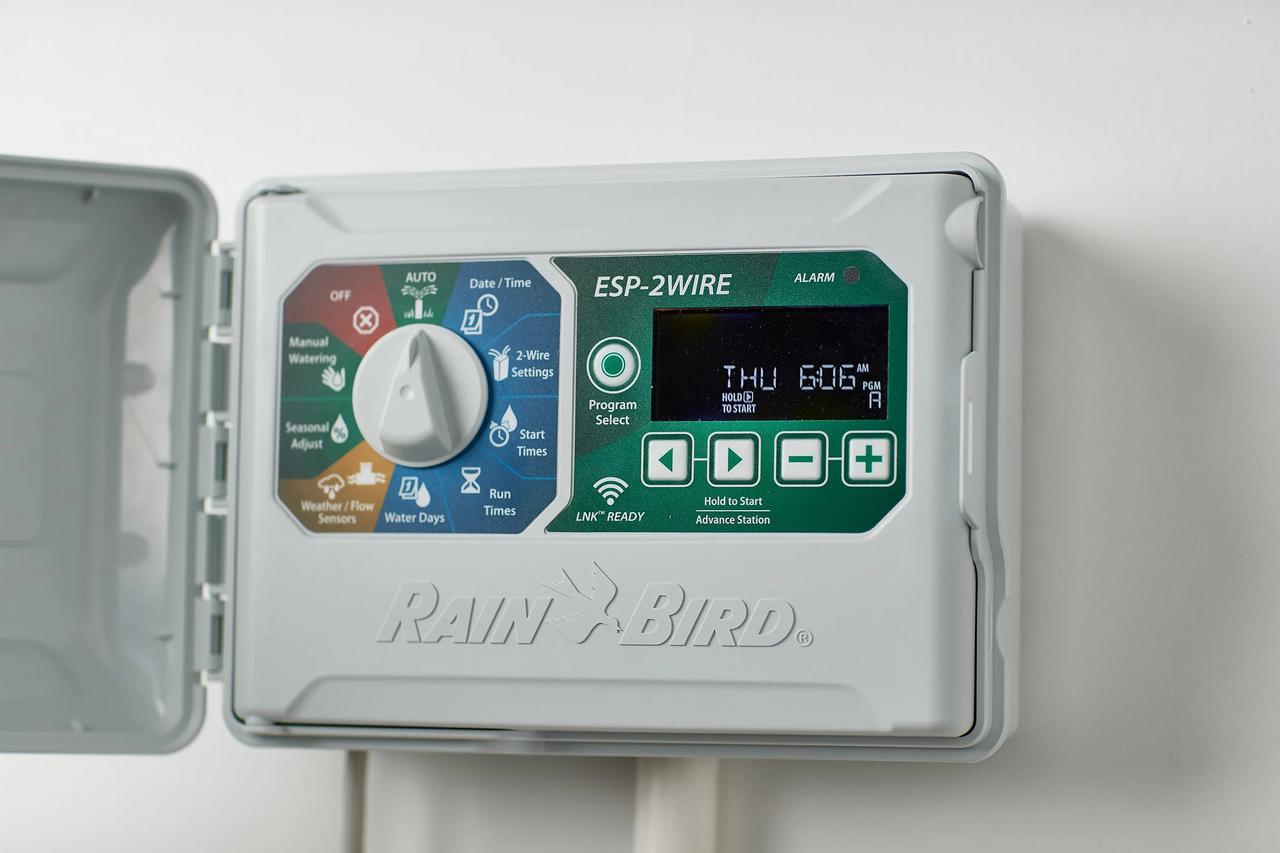

Riadiaca jednotka Rain Bird ESP-2WIRE

Programovanie riadiacej jednotky Rain Bird ESP-2WIRE, dekodéry 2W-1

Technické parametre

Výrobca Rain Bird
Značka Rain Bird
Inštalácia Exteriér
Rozšírenie Nie
Sekcie max. 50
Materiál skrinky Plast
WI-FI pomocou modulu Áno
Integrovaná WI-FI Nie
Napájacie napätie (V) 230
Pracovné napätie (V) 24
Vstupy na pripojenie senzorov 2
